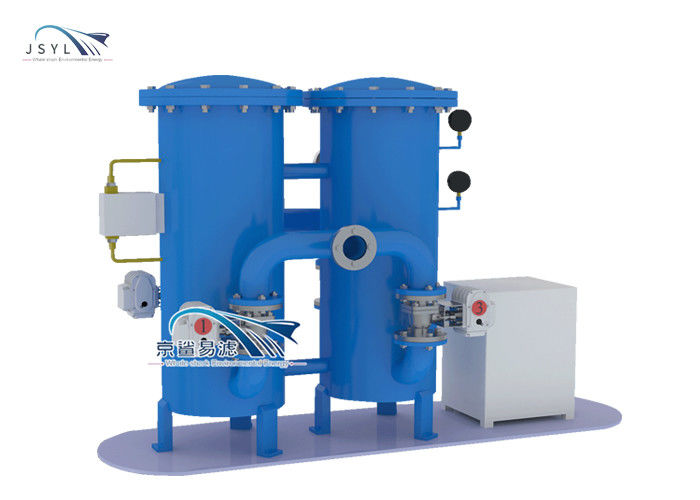

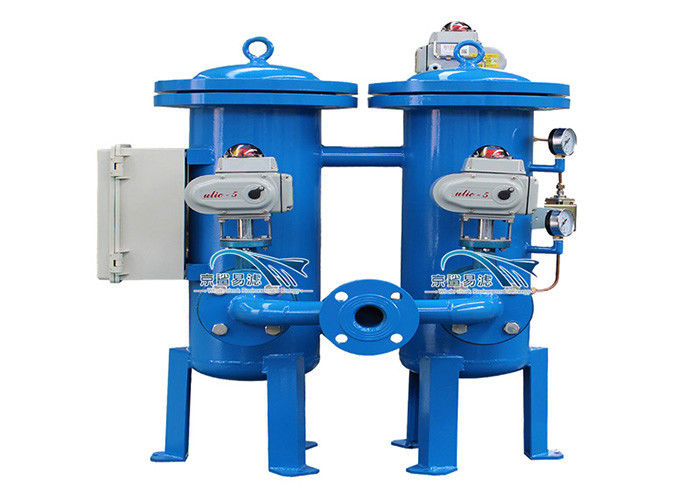

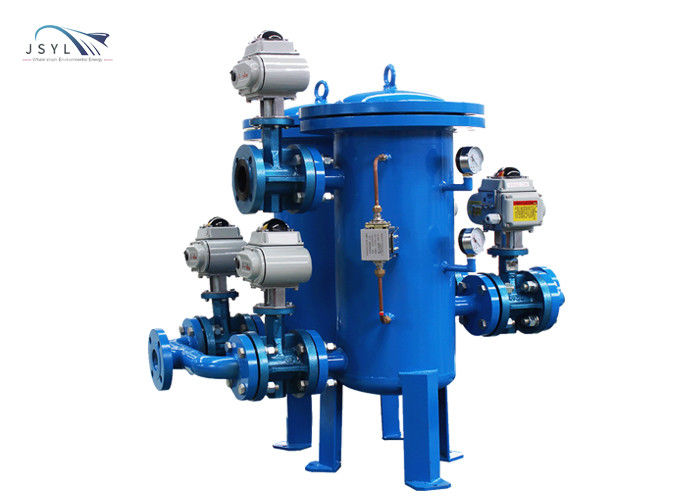

Filter Dupleks Industri

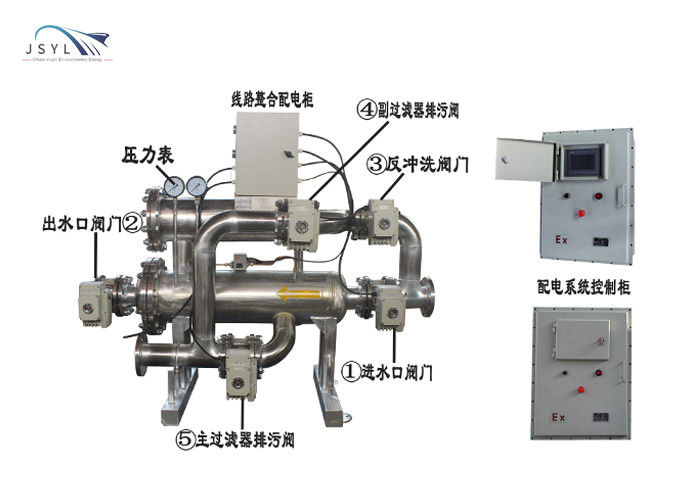

Proses penyaringan filter
Proses penyaringan biasa:
1#5#katup terbuka;2#3#4#katup ditutup;
Proses backflushing filter utama:
2#3#katup terbuka;1#4#5#katup tertutup;
Proses backflushing filter sekunder:
1#4#katup terbuka;2#3#5#katup tertutup;
parameter teknis
Model produk: DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300;
Kapasitas air filter tunggal: 1～500m3 / jam;
Akurasi filtrasi: 1～3000 m (jaring sinter lima lapis digunakan di bawah 20μm; jala berbentuk baji/jaring sinter di atas 20μm)
Tekanan kerja: 0.5-4.0Mpa;
Kehilangan tekanan: 0,05 Mpa
Suhu air kerja: -10-200 (di atas 100-200 memerlukan penyesuaian khusus)
Waktu pembuangan limbah: 10～3000 detik (dapat diatur sendiri)
Catu daya: AC tiga fase 380V / 50Hz
Antarmuka kontrol: Tampilan digital layar sentuh PLC, kenop, sakelar;
Mode kontrol: mode tekanan diferensial, mode waktu, mode kontrol manual;
Jenis filter: 304 wedge mesh/sinter mesh, 316L wedge mesh/sinter mesh;
| TABEL SPESIFIKASI FILTER | ||||||||
| Model |
Diameter pipa (Inci) |
Saluran masuk dan keluar (DN) |
Air yang disaring M3(H) |
panjang (mm) |
lebar (mm) |
tinggi (mm) |
berat kg |
Akurasi filtrasi (um) |
| JSYL-S5-DN20 | 0.6 | 20 | 2.1 | 750 | 130 | 450 | 15 | 1-3000 |
| JSYL-S5-DN25 | 1 | 25 | 3.8 | 780 | 150 | 490 | 18 | 1-3000 |
| JSYL-S5-DN40 | 1.5 | 40 | 8 | 920 | 180 | 510 | 25 | 1-3000 |
| JSYL-S5-DN50 | 2 | 50 | 15 | 1150 | 220 | 620 | 38 | 1-3000 |
| JSYL-S5-DN65 | 2.5 | 65 | 25 | 1260 | 295 | 880 | 55 | 1-3000 |
| JSYL-S5-DN80 | 3 | 80 | 40 | 1370 | 360 | 1100 | 75 | 1-3000 |
| JSYL-S5-DN100 | 4 | 100 | 70 | 1575 | 480 | 1300 | 150 | 1-3000 |
| JSYL-S5-DN125 | 5 | 125 | 100 | 1860 | 550 | 1450 | 300 | 1-3000 |
| JSYL-S5-DN150 | 6 | 150 | 145 | 2160 | 620 | 1568 | 480 | 1-3000 |
| JSYL-S5-DN200 | 8 | 200 | 238 | 2320 | 810 | 1610 | 800 | 1-3000 |
| JSYL-S5-DN250 | 10 | 250 | 380 | 2540 | 1300 | 2050 | 1000 | 1-3000 |
| JSYL-S5-DN300 | 12 | 300 | 500 | 2760 | 1400 | 2180 | 1200 | 1-3000 |
Keuntungan
1. Kontrol cerdas otomatis sepenuhnya
2. Ukuran kecil, aliran besar, presisi tinggi
3. Backflushing online yang cerdas tidak berhenti dan mengalir terus menerus;
4. Tubuh menggantikan elemen filter, desain colokan cepat, mudah diganti;
5. Struktur elemen multi-filter;presisi dapat disesuaikan;
6. Dapat dipasang secara vertikal / horizontal, yang secara signifikan menghemat ruang pemasangan
7. Elemen filter memiliki presisi recoil online 5 mikron, yang dapat digunakan berulang kali.
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
