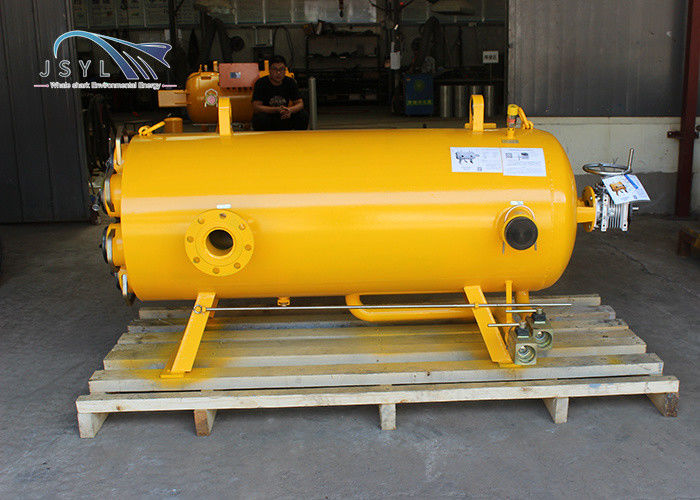

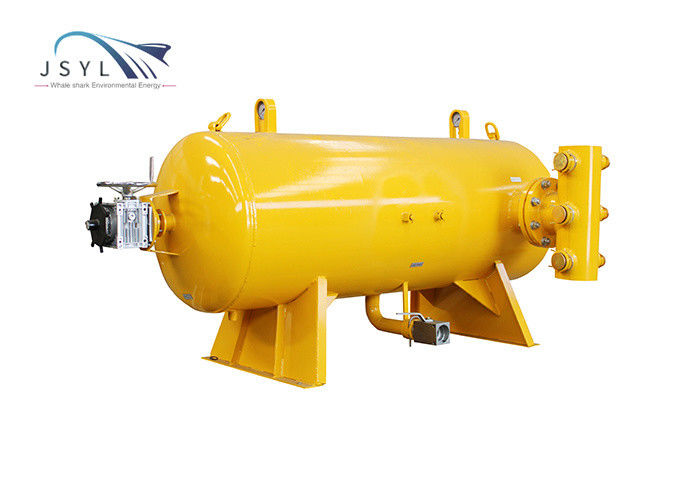

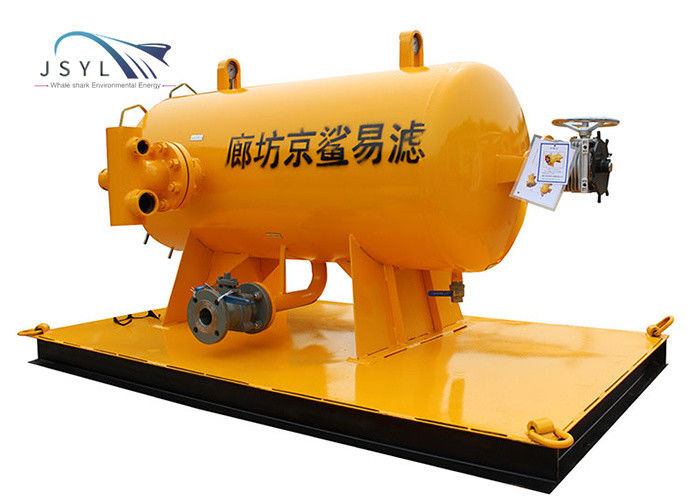

Filter backwash manual horizontal 20 mikron
Menggambarkan
Peralatan seri JSYL dapat menyaring partikel padat dalam berbagai air dan cairan dengan viskositas rendah (seperti pendingin mesin), mengurangi kekeruhan cairan, memurnikan kualitas air, mengurangi kotoran sistem, bakteri, ganggang, karat, dll., dan menjaga bahan tetap bersih.Untuk memenuhi persyaratan operasi sistem dan proses hilir untuk kebersihan cairan, ini juga dapat digunakan untuk melindungi peralatan utama hilir dari penyumbatan partikel, abrasi atau pengotoran, dan meningkatkan efisiensi operasi dan masa pakai peralatan utama.
Prinsip bekerja
Alur kerja filter dibagi menjadi keadaan penyaringan dan keadaan limbah backwashing
1. Di bawah keadaan filtrasi normal: cairan memasuki tubuh dari saluran masuk cairan dan disaring oleh elemen filter, kotoran dalam cairan disimpan di layar filter, cairan yang disaring dibuang dari outlet cairan tubuh, dan limbah katup dalam keadaan tertutup;
2. Keadaan limbah backwashing: Setelah perangkat filter melewati N beberapa proses filtrasi normal;kotoran dalam cairan disimpan di layar filter, ketika tekanan masuk dan tekanan keluar mencapai nilai tekanan diferensial tertentu (≥0,5MPa);perangkat filter di sini Ketika backflush diperlukan;sensor tekanan cerdas mengirimkan informasi ke sistem distribusi daya;sistem distribusi tenaga listrik berjalan;katup pembuangan terbuka secara otomatis;lengan berputar backwash berputar dengan cerdas, menyebabkan pelat simpul backwash berputar 360 derajat ke arah yang ditunjukkan oleh panah (berhenti), Di bawah aksi perbedaan tekanan;elemen filter dicuci satu per satu;kotoran di dalam elemen filter dicuci ulang dan dibuang melalui saluran pembuangan limbah di bawah kondisi kerja gaya reaksi;proses backwash berakhir;katup pembuangan secara otomatis ditutup;peralatan memasuki keadaan filtrasi normal.
| PARAMETER PRODUK | |||
| spesifikasi | Parameter peralatan | spesifikasi | Parameter peralatan |
| Model peralatan |
JSYL-JDX-SD-DN100 |
Metode pembersihan | Backwash elemen filter peralatan sendiri |
| Pemilihan cangkang | Baja karbon/baja tahan karat | Bentuk elemen filter | Jaring anyaman multi-layer disinter |
| Aliran mesin tunggal |
60 m3/H
|
Jumlah elemen filter |
7 elemen
|
| Nilai tekanan | 1.6MPa/2.5MPa/4.0MPa | Akurasi filtrasi | 20 m |
| Viskositas yang berlaku (cp) | 1-40cp | Suhu yang berlaku (°C) | 0-95 °C |
| Mode operasi | Kontrol cerdas sepenuhnya otomatis | Penggantian elemen filter | Elemen filter pengganti flensa penutup besar |
|
Komponen pencucian balik
|
304 baja tahan karat | Desain elemen filter | Penggantian penutup |
| Satuan daya | peredam senyawa | Saklar kedekatan posisi | Induktif |
| Simpul pembilasan balik | Disk simpul bintang tujuh | Pengukur tekanan | Pengukur tekanan seismik |
| Siklus penggantian filter | Setengah tahun/lebih dari satu tahun | Metode instalasi | Vertikal/Horisontal |
Keuntungan
1. Ukuran kecil, aliran besar, presisi tinggi
2. Backwash online cerdas tanpa henti dan aliran terus menerus;
3. Tubuh menggantikan elemen filter, desain colokan cepat, mudah diganti;
4. Struktur elemen multi-filter;presisi dapat disesuaikan;
5. Dapat dipasang secara vertikal / horizontal, yang secara signifikan menghemat ruang pemasangan
